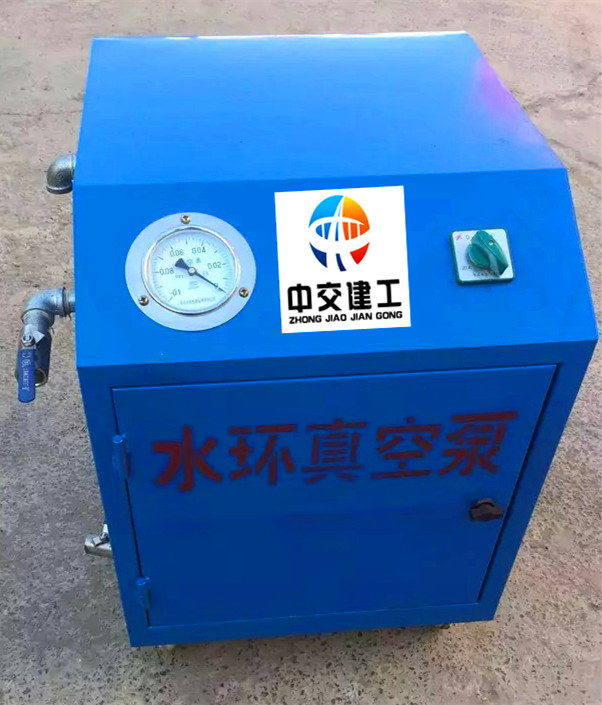

名称： MBV80真空泵
MBV80型真空泵是后张预应力孔道真空辅助灌浆的负压形成设备。在后张预应力孔道灌浆前，将真空泵与密封良好的预应力孔道的一端连接后启动，使孔道内部达到-0.06~0.1MPa的负压并能保持住，然后在一边抽真空不停的同时，从预应力孔道的另一端压浆直至整个孔道充满水泥浆。
通过真空负压的作用能减小灌注用水泥浆的水灰比（根据试验过的数据，最低可达0.33），消除孔道和混在水泥浆中的气泡，减少孔隙和沁水现象，使灌浆的饱满性、密实性及强度得到保证，该型真空泵与HDPE塑料波纹管和螺杆式灌浆机配合使用能达到很好的注浆效果，也能与普通铁皮波纹管形成的孔道和性能良好的活塞式灰浆泵配合使用。
功能参数
一、 MBV80真空泵的用途及特点
MBV80型真空泵是后张预应力孔道真空辅助灌浆的负压形成设备。在后张预应力孔道灌浆前，将真空泵与密封良好的预应力孔道的一端连接后启动，使孔道内部达到-0.06~0.1MPa的负压并能保持住，然后在一边抽真空不停的同时，从预应力孔道的另一端压浆直至整个孔道充满水泥浆。通过真空负压的作用能减小灌注用水泥浆的水灰比（根据试验过的数据，最低可达0.33），消除孔道和混在水泥浆中的气泡，减少孔隙和沁水现象，使灌浆的饱满性、密实性及强度得到保证，该型真空泵与HDPE塑料波纹管和螺杆式灌浆机配合使用能达到很好的注浆效果，也能与普通铁皮波纹管形成的孔道和性能良好的活塞式灰浆泵配合使用。塑料波纹管与真空灌浆解决了目前日益超长的预应力孔道成型难、预应力张拉延伸不足和孔道灌浆难于饱满的问题，使孔道质量和灌浆质量都上一个新台阶。
MBV80型真空泵包括真空泵体、抽气管道、水循环系统、负压容器、冲洗管路和机架等部件，泵体采用西门子真空泵有限公司生产的F液环式真空泵或国产知名品牌液环真空泵作为动力源，与真空泵压力表、一体式电源开关和电源指示灯等一起装配在结构紧凑的箱体内，具有以下的特点：
1、高效运行
MBV80型真空泵属于容积式变化设计，其效率比同类型号的传统设计提高10-25%；专利设计的柔性排气阀，确保其在全部真空范围均处于效率运行。
2、经济的选择
MBV80型真空泵配备有水自循环系统，耗水量小（自动循环时不耗水），噪音低、无磨损，因此操作维护成本低；该泵能可靠的连续运转，已保证施工的不间断，投资回收期短。
3、性能稳定
MBV80型真空泵的吸气压力可达33mbar绝压（97%真空度），机泵同轴式直联设计，全部采用国外进口机械密封作为标准配置，铝青铜叶轮强度高、经久耐用，并提高了泵的耐腐蚀性。每台泵均经过出厂测试，确保其性能处于误差范围内。
4、操作安装简便
MBV80型真空泵结构紧凑，无需因定安装，可方便的在任何场合放置，自带滚轮能方便的整机移动；整机已将现场接口数量降到了最低限度，只需接水、电即可使用；工作液可自动循环，不用人工调节和额外增压，配备的管道冲洗阀能很方便
图1泵体结构示意图
启动泵体后，空气经负压容器过滤并通过空气截止阀、压力表路、止回阀阀后进入泵体的进水口，泵头的转子高速旋转产生的液环把进入的空气随同进入的水一起通过排气孔排出，从而使与进气口连接的预应力孔道中的空气不断地减少逐步形成孔道真空，直至达到规定的真空限值后气蚀保护口开启自动平衡。气路负压器的作用主要是空气存储和过滤，压力表路与真空泵表连接后能准确的反映预应力孔道的真空度，手动截止阀主要防止水泥浆进入泵体内，止回阀防止在停机状态下空气回流进入预应力孔道。水路截止阀能控制流放泵体水的流量，当水箱充满水并开启自动循环的情况下可关小或完全关闭，水路止回阀能防止进水口进入的水不经泵头而直接流入水箱。整机的构造如下图2
图2MBV80型真空泵整机构造图
二、 MBV80型真空泵的技术性能参数
MBV80型真空泵每小时的抽气量为80立方米，极限真空为-0.097MPa?(33mbar),考虑到真空辅助灌浆需求负压为-0.06－0.1MPa，气蚀保护在-0.09MPa左右时开始封安装和管路连接。
2、真空泵在开启前水箱内必须已经充满水，严禁无水干运转。当孔道内抽出的水较为干净时可启动进空泵水路的自动循环功能。此时应将原开启的排气控制阀关闭，原关闭的排气控制阀Ⅰ打开，则排出的水直接进入水箱，此时应注意将水位观察孔的橡胶盖打开，以便气体充分的排出。在自动循环状态下，为保证泵体形成液环所需的流量和防止水温过高，我们推荐不要完全关闭水路截止阀，具体以溢流管内有连续均匀的水流出为宜。
3、真空泵电机转向应正确，不得长时间反转。
4、真空泵启动时的进气路应畅通，开启前应注意检查各阀门的启阀情况。
5、孔道内如事先用水冲洗过则必须在抽真空泵前用压缩空气将水冲出，否则大量的水堵塞泵体进气管道，造成抽真空无法进行。
6、真空泵在操作过程中注意不要踩压进气胶管，否则会造成压力表不能准确的反映孔道的真值。
7、进气透明胶管的长度不得少于6米，工作过程中应密切察进气透明胶管的状态，一旦有水泥浆进入胶管就应立即关机并打开排浆阀，严防水泥浆进入负压容器甚至泵体内，那将造成严重的后果。
8、负压容器的水应及时排出，视孔道的情况应及时清理负压容器内的滤网，一般在一台班或启动压力明显升高又查不出原因的情况下须清理。
9、真空泵采用水路自动循环工作的过程中应将水位观察孔的橡胶盖打开，以便气体充分的排出。
10、真空泵工作时（包括试机时），进气口会产生较大的吸力，应注意不要对准地面，以防砂砾和风尘等异物进入泵体内。
11、设备操作前应仔细阅读说明书，熟悉、理解个阀门的操作顺序，严防误操作。
12、因真空灌浆整个孔道全密封，无法从钢绞线和夹片缝隙泌水，所以应严
